熱像儀有兩大核心功能：測溫、成像。想要準確測溫，就不得不提到一個關鍵詞——發射率。這是為什么?又如何準確設定發射率呢?
熱像儀被動接收物體發出的不可見紅外輻射，轉變?yōu)榭梢?jiàn)的熱像圖，圖上不同顏色代表著不同溫度。而接收到的紅外輻射，包括被測物體本身發射、反射、以及透射，但只有發射的輻射才能了解物體的溫度情況。
01發射率是什么?
發射率是不同物體發射紅外輻射的能力，設置準確的發射率值有助于準確測溫。它是一個系數，為0~1之間。數字越大發射率越高，紅外輻射能力越強。黑體是發射率為1的理想物體，只有發射輻射，沒有反射。
物體的發射率與物體的材質、表面結構、溫度等有關。一般電絕緣、熱絕緣的材料如木材、橡膠等發射率都比較高;金屬發射率比較低。表面拋光處理會降低發射率;磨砂處理會增高發射率。

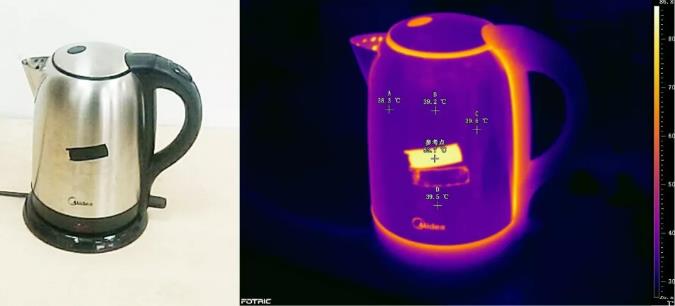

舉個例子，裝有熱水的不銹鋼水壺，因不銹鋼的發射率低，在熱像儀未設置發射率值的情況下，測出ABC三處溫度均在39℃左右，顯然不準確。而貼有黑體膠帶的參考點處，溫度達到83.7℃，是準確測溫。那么，除了貼黑體膠帶，還有哪些辦法能達到準確測溫呢?
02哪些方法，有助于準確測溫?
根據被測物體本身的發射率不同，有以下幾種方法：
1、直接測量
?適用場合：被測位置發射率較高(大于0.6)的物體。

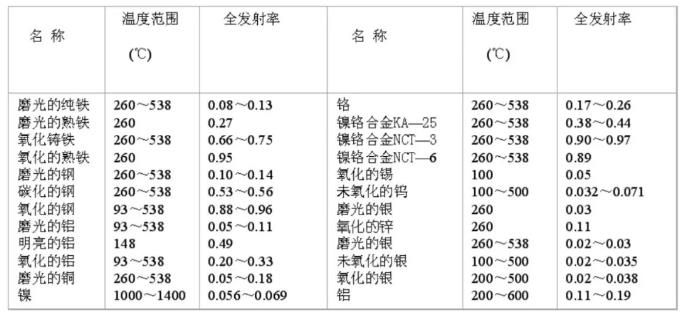

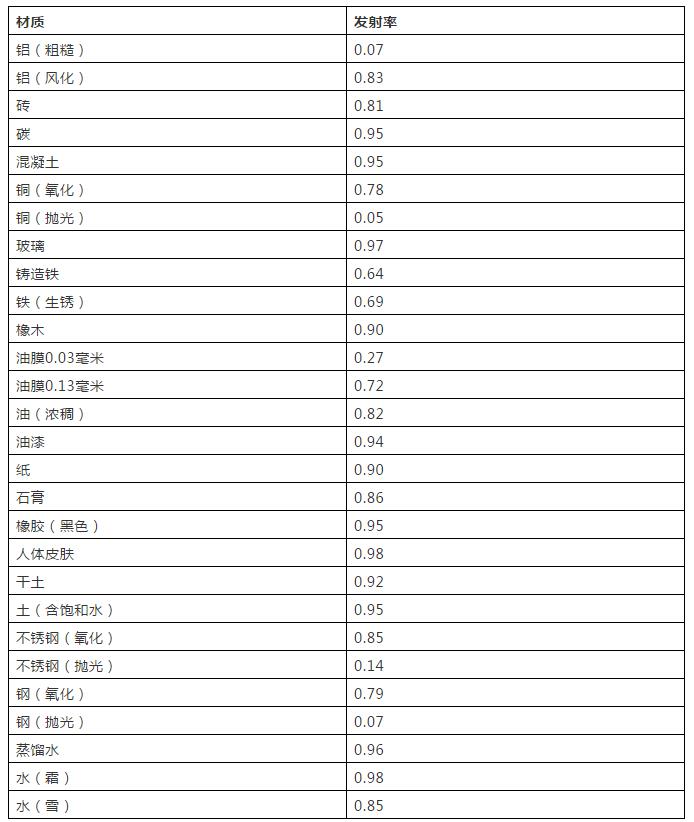

?操作方式：對于發射率大于0.6的物體，可以對照《發射率數值表》，調整熱像儀的發射率與該材質的發射率數值相等。
2、間接測量
?適用場合：被測發射率較低，但物體有部分發射率較高，并且與需要測量的地方溫度相同。
?操作方式：可以直接測量發射率較高部位。具體操作與方法一相同。
3、表面粘貼絕緣膠帶
?適用場合：發射率較低，被測目標相對比較大，溫度較低(小于100℃)，要求測試后不改變?cè)繕?biāo)表面狀況的場合，例如金屬表面。
?操作方式：貼絕緣膠布(3M電工膠帶)。當絕緣膠布與被測物體溫度一致時，將熱像儀發射率設定為0.95進行測量。
4、表面涂漆
?適用場合：可適用于發射率較低，溫度較高的目標，也適用于目標尺寸較小的情況。例如管道、不規則散熱片等
?操作方式：使用黑體漆或油漆噴涂物體表面。當干燥并且與被測物體溫度一致時，將熱像儀發射率設定為0.9，測量涂漆區域溫度。
03怎么快速得知物體發射率?
發射率除了查表外，有時還需要自己測量，因?yàn)橛泻芏辔镔|(zhì)無法查表確認，或發射率表中給的也是范圍，如氧化銅，氧化成度不同，發射率也不同，這時就需要我們直接測量物體的發射率。
分享一種簡單實用的方式：

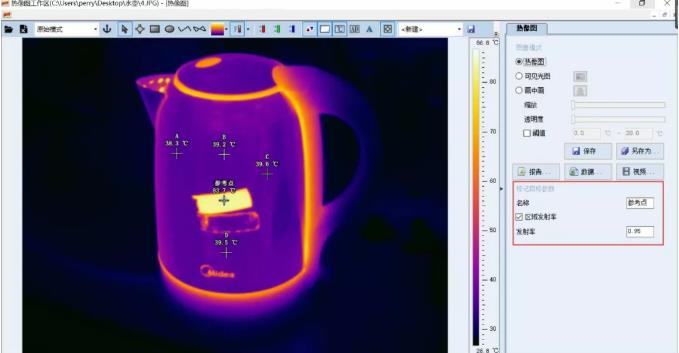

1、在被測物體表面粘貼一塊3M絕緣膠帶，絕緣膠帶的發射率我們知道是0.95;
2、當絕緣膠帶與被測物體溫度平衡后，將發射率設置為0.95，測量絕緣膠帶處溫度，如參考點83.7℃;
3、選取臨近參考點的C點，通過調整發射率數值，使C點溫度接近參考點。當發射率設置0.2時，C點溫度91.7℃，高于參考點;設置0.3時，C點溫度72.5℃，又低于參考點。所以可在0.2和0.3之間嘗試。
4、經過多次嘗試，最終發現當C點發射率設置為0.24時，C點溫度82.5℃，與參考點很接近，所以下次再測量與本次測量物體相同材質時，就可以直接使用0.24的發射率了。
在很多場景中，熱像畫面里包含了多種材質的被測物體，如果需要對比或同時準確測量，就需要如FOTRIC熱像儀這樣支持分區發射率功能的熱像儀，可以讓我們對個測量區域分別設置發射率，保證測溫精度。如FOTRIC科研熱像儀，每款型號都支持設置分區發射率。
